JBL  SRX700系列音箱简介

全新力作 压轴登场

专业音响是为使用者提供服务的资本，可靠、耐用及效果显著是市场中必然的要求。因此，有超过50年专业音箱生产经验的JBL，推出了顶级效果，非常高性价比的SRX700系列。

十几年来，JBL SR和SRX系列音箱，象征着最好的音质、最优的产品质量而闻名于世，受到广大舞台演出工作者的爱戴和推颂。JBL厂家借此再次推出新款SRX700系列音箱，除保持SR系列优良的传统特性外，音箱外型更为美观，更为轻便。

SRX700系列音箱采用先进的功率传输技术和更佳的专业扩声演出性能。同时，JBL的技术创新使音箱的重量大大减轻，使音箱的安装拆卸更为快捷方便，所有这些优良特性和先进技术，尽在SRX700系列中。

功率大、重量轻

SRX700系列中的扬声器，让您更放心使用的新一代低频驱动器，这种新型驱动器比同类产品其它牌子的性能更好，重量更轻，灵敏度更高，功率更大，可靠性更强，充分显示了JBL喇叭王国的超卓风范。SRX700的功率输出已是同行业中的最高技术，很多其他厂家更无法制造出这样高灵敏度，高声压值的音箱。

SRX700系列采用了钕磁钢、差分驱动专利技术的低音扬声器，钕磁钢的性能可用几盎司的重量替代数磅重量的传统磁钢。其他扬声器工厂也采用钕磁钢时，JBL公司的工程师创造了一种减轻磁路钢顶板和后板以及全部磁路极板重量的新设计；JBL差分驱动的双音圈专利技术，把音圈精确地放置在小的钕磁钢中，可获得更大的功率处理能力，这种新设计减轻了扬声器的重量，提高了功率容量，降低了失真和减少了功率压缩。对工程施工或演出工作人员有很大帮助。更安全、更高效、更放心。

结构、吊挂

为了不断追求完美，JBL在采用木材，表面处理，品质管理方面也不遗余力地进步及要求最高标准。SRX700采用波罗的海桦木胶合板建造，箱体表面采用JBL专用的耐磨“DuraFlex”涂层；箱体内部使用许多坚固的支撑架和隔墙，使箱体非常坚固，减少了因箱板共震产生的声音干涉。16#标准孔栅钢板从箱体侧面围绕覆盖前面板，因此，音箱前面板上没有产生声音干扰的突起边缘。钢栅里边设有一层透声的泡沫材料，给扬声器提供附加的防尘防水保护，形成非常专业、坚固结实的外形。

如果需要一种可拆卸的吊挂装置，采用选购件SRX-FF3飞行配件，包括与SRX700F滑轨模块连结的3个配件。

固定安装选用JBL 229-00009-01选购件，包括3个M10螺栓滑轨垫圈。

全部SRX700F吊装型号均设有5个吊挂点。

SRX700二路和三路扬声器箱的飞行吊挂方式可利用SRX700F滑轨模块配件，它们给固定安装提供螺栓导轨垫圈等经济的选购件，或给便携式应用提供方便的、可拆卸的滑轨配件，给多种应用提供正确的安装硬件选择。

JBL 100小时的严格试验

如果您有机会参观JBL的工厂，戴上一套工业听力保护器，通过隔声门，进入JBL功率测试房。这是JBL测试扬声器设计功率限额的地方。在100小时的试验中，我们提供一种新的设计理念：寻找在实际使用中有可能遇到的弊病。使用有6dB峰值因子的随机噪声信号输入高功率功放冲击扬声器系统。这种试验迫使低音扬声器高频压缩驱动器和分频器部件发热和产生机械限幅。如果扬声器系统有某个薄弱环节，经试验可在扬声器系统设计完成之前找到这些问题，现在世界上没有一家生产企业使用比JBL更加苛刻的测试标准。只有这样，JBL才能成为全球最佳专业音箱品牌之一。更在中国无数次被国家机关、企业、个体所采用。

双功放或全频---单功放运行

      所有SRX700二路或三路扬声器都可用单功放或双功放驱动。驱动模式可用现在最流行的、安装在音箱输入面板上的拨动开关进行转换。超低音扬声器中的开关采用相同的安排：选择±1或±2。

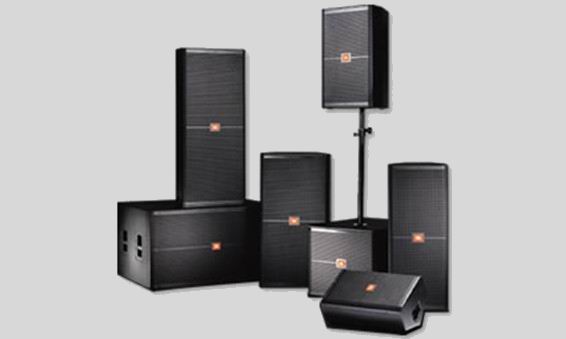

      SRX700全系列有7个型号，可自由搭配，满足每个场地的特定要求。为了使工程商按实际场地要求来发挥音箱效果，又不破坏音箱体，SRX700特设有按不同需要的吊挂点。还有，用户可按预算和实际使用要求选取双功放或单功放驱动模式，以便全面发挥JBL音箱的最佳效果。

JBL  SRX712M - 12"两路舞台监听扬声器

SRX712M的设计目标是：构建一种尽可能最轻、体积最小、声压级最高、声音最清晰和外形漂亮的舞台监听（返送）专业扬声器。

SRX712M使用一个12"差分驱动低音扬声器和一个3"音圈直径的高频压缩驱动器。扬声器系统的功率处理能力为800W（连续功率），高度仅为13.75"（349mm），50°×90°的覆盖角可覆盖舞台上演员的全部位置。

为给扬声器获得多种应用，SRX712M还可用三脚架安装或用一个JBL双角度杆安装在一个超低音扬声器箱上面，可提供0°或向下倾10°的安装角。使观众区的声场覆盖达到最佳效果。

 使用DBX DriveRack信号控制器的用户可用控制把舞台返听的SRX712M扬声器或室内扩声用的SRX712M扬声器（需用双功放驱动）调整到最佳效果。

挂或固定安装，可选用SRX712M-YK托架安装附件。

技术参数：

Ø  音箱类型：12"，2路，反射式低音，舞台返听/多用途扬声器

Ø  频率范围（-10dB）: 70Hz-20kHz

Ø  频率响应（±3dB）：83Hz-18kHz

Ø  覆盖角（H×V）：90°×50°

Ø  体积（高×宽×深）：349×546×260mm

Ø  净重：15kg（33磅）

Ø  低频驱动器：1×JBL2262H差分驱动器

Ø  高频驱动器：1×JBL2431H 3"（音圈）压缩驱动器

Ø  灵敏度（1w/1m）：96dB（无源模式）

Ø  阻抗：8Ω

Ø  最大声压级：131dB@1m

Ø  额定功率：800W（连续）/1600W（节目）/3200W（峰值）

Ø  输入连接器：NL-4×2

Ø  吊挂/安装：双角度，35mm柱杆插座

Ø  附件：SRX712M-CVR把手衬垫盖，SRX712M-YK吊挂/安装支架

Ø  选购件：SRX712M-YK支架的2×M10适配器。

JBL  SRX715 - 15"两路全频扬声器

SRX715是便携式柱杆安装或三脚架安装扬声器类型中，可获得最高声压级的扬声器。SRX715使用2265H差分驱动器低音扬声器，800W连续功率，重量仅为22kg；一个采用高性能钕磁钢、3"震膜的2431H高频压缩驱动器安装70°×50°覆盖角的号筒；使SRX715成为现场表演、音乐重放或语言扩声系统的最好选择。 需要增加低音扩展时，可增加SRX718S或SRX728S超低音扬声器。

技术参数：

Ø  音箱类型：15"，2路，反射式全频

Ø  频率范围（-10dB）：43Hz-20kHz

Ø  频率响应（±3dB）：53Hz-20kHz

Ø  覆盖角（H×V）：75°×50°

Ø  体积（高×宽×深）：711×439×406mm

Ø  净重：22kg（48磅）

Ø  低频驱动器：1×JBL2265H差分驱动器

Ø  高频驱动器：1×JBL2431H 3"（音圈）压缩驱动器

Ø  灵敏度（1w/1m）：96dB（无源模式）

Ø  阻抗：8Ω

Ø  最大声压级：131dB@1m

Ø  额定功率：800W（连续）/1600W（节目）/3200W（峰值）

Ø  吊挂/安装：双角度，35mm柱杆插座，5个导规和M10吊挂点

Ø  附件：SRX715-CVR把手衬垫盖

229-00009-01：3×10mm锻造眼圈螺栓。

 JBL  SRX718S - 18"超低音扬声器

SRX718S超低音扬声器的紧凑结构设计，相当于家庭用的一种小型高性能卫星式超低音扬声器或像一种大型超低音扬声器阵列的一个扬声器模块。

13层桦木胶合板箱体是坚实响应的强大支撑。顶部的M2D螺纹孔，插入可调节的选购件SS4-BK扬声器杆。保证安装即使是更重、功率更大的卫星扬声器也是安全的。使用WK-4轮子选购配套件，提供穿绳索的插入点。

技术参数：

Ø  音箱类型：18"，反射式超低频扬声器

Ø  频率范围（-10dB）：31Hz-220Hz

Ø  频率响应（±3dB）：34Hz-220Hz

Ø  体积（高×宽×深）：508×597×749mm

Ø  净重：36kg（79磅）

Ø  低频驱动器：1×JBL2268H差分驱动器

Ø  灵敏度（1w/1m）：95dB（无源模式）

Ø  阻抗：8Ω

Ø  最大声压级：131dB@1m

Ø  额定功率：800W（连续）/1600W（节目）/3200W（峰值）

Ø  柱杆安装：顶部安装M20螺纹插座，用于选购件SS4-BK柱杆配套件

Ø  附件：SRX718S-CVR把手衬垫盖

    SS4-BK：可调节的挂载柱杆

    WK-4：脚轮套件。

JBL  SRX722M – 双12"两路全频扬声器

从热力学（hot-rod）设计取得的纪录，JBL以最高可能的功率容量，尽可能装满最小容积的箱体，尤其是适合安装超低音扬声器。SRX722用一个紧凑、容易搬运的箱体传递1200W连续功率，这是世界的顶级水准。2451H 4"压缩驱动器适合大型扩声系统使用。

技术参数：

Ø  音箱类型：双12"，2路，反射式低音

Ø  频率范围（-10dB）: 72Hz-20kHz

Ø  频率响应（±3dB）：81Hz-20kHz

Ø  覆盖角（H×V）：75°×50°

Ø  体积（高×宽×深）：965×394×394mm

Ø  净重：34kg（76磅）

Ø  低频驱动器：2×JBL2262H差分驱动器

Ø  高频驱动器：1×JBL2451H 4"（音圈）压缩驱动器

Ø  灵敏度（1w/1m）：97dB（无源模式）

Ø  阻抗：4Ω

Ø  最大声压级：135dB@1m

Ø  额定功率：1200W（连续）/2400W（节目）/4800W（峰值）

Ø  吊挂/安装：5个导规和M10吊挂点

Ø  附件：SRX722-CVR把手衬垫盖，SRX-FF3：3个可拆飞行配件，229-00009-01：3×10mm锻造眼圈螺栓。

JBL  SRX725 - 双15"两路全频扬声器

在演出时，一对SRX725和一台大功率功放可播放极高声压的音乐和强有力的低音贝司。2只JBL 2265H差分驱动低音扬声器有1200W惊人的连续功率；2451 4"压缩驱动器是一种最好的高功率换能器，它有平滑、清晰的中音和高音。SRX725的重量仅为45kg。

Ø  音箱类型：双15"，2路，反射式低音

Ø  频率范围（-10dB）: 37Hz-20kHz

Ø  频率响应（±3dB）：53Hz-20kHz

Ø  覆盖角（H×V）：75°×50°

Ø  体积（高×宽×深）：1219×541×508mm

Ø  净重：45kg（100磅）

Ø  低频驱动器：2×JBL2265H差分驱动器

Ø  高频驱动器：1×JBL2451H 4"（音圈）压缩驱动器

Ø  灵敏度（1w/1m）：99dB（无源模式）

Ø  阻抗：4Ω

Ø  最大声压级：136dB@1m

Ø  额定功率：1200W（连续）/2400W（节目）/4800W（峰值）

Ø  吊挂/安装：5个导规和M10吊挂点

Ø  附件：SRX725-CVR把手衬垫盖，SRX-FF3：3个可拆飞行配件，229-00009-01：3×10mm锻造眼圈螺栓。

JBL  SRX728S - 双18"超低音扬声器

SRX728S用来传送平滑、清晰、精确的超低频声音，2个18"差分驱动的低音扬声器提供向下扩展到27Hz、1600W惊人的连续功率的超低音。多个最小化的开口导管、涡流和箱体内密集的支撑杆，确保结实、纯洁的低音。一个外接开关可把SRX728S的电缆连接系统与次低音功放连接。

Ø  音箱类型：双18"，反射式超低频扬声器

Ø  频率范围（-10dB）: 27Hz-220Hz

Ø  频率响应（±3dB）：33Hz-220Hz

Ø  体积（高×宽×深）：602×1067×838mm

Ø  净重：76kg（166.5磅）

Ø  低频驱动器：2×JBL2268H差分驱动器

Ø  灵敏度（1w/1m）：98dB

Ø  阻抗：4Ω（并联模式），8Ω×2（分立模式）

Ø  最大声压级：136dB@1m

Ø  额定功率：1600W（连续）/3200W（节目）/6400W（峰值）

Ø  附件：SRX728S-CVR把手衬垫盖。

JBL  SRX738 - 18"三路全频扬声器

SRX738是把低音扬声器/卫星式扬声器系统的特性结合在使用方便的单箱体中。SRX738使用顶级低音特性的2268H 18"差分驱动低音扬声器；中音处理采用中频失真极小的JBL CMCD锥盆中频压缩驱动器技术的2169H 8"中频驱动器，这种驱动器提高了扬声器的灵敏度，扩展了中频带宽，改进了相位特性的相关性；高频压缩驱动器2431H 3"音圈安装在60°×40°覆盖角的波导号筒上。

SRX738可以完美地满足低音扩展的需求，中音清晰明亮和高音细腻的扩声系统及音乐重放系统、要求甚高的流动DJ舞厅和音乐演出、音乐欣赏。

SRX738可以用无源分频网络单功放驱动，或用电子分频器的双功放驱动。通常3路扬声器系统的可闻频率范围不会比2路扬声器系统的频率覆盖范围大。但是SRX700采用的18"低频扬声器单元可以达到通常只在超低频扬声器箱才能达到的低频范围，详见下图。

SRX738三路扬声器与典型扬声器系统频率范围的比较：

SRX738三路扬声器

典型三路扬声器

典型二路扬声器

Ø  音箱类型：18"，三路，反射式低音

Ø  频率范围（-10dB）: 35Hz-20kHz

Ø  频率响应（±3dB）：44Hz-20kHz

Ø  覆盖角（H×V）：60°×40°

Ø  体积（高×宽×深）：1092×541×648mm

Ø  净重：43kg（95磅）

Ø  低频驱动器：1×JBL2268H差分驱动器

Ø  中频驱动器：1×JBL2169H 8"压缩驱动器

Ø  高频驱动器：1×JBL2431H 3"（音圈）压缩驱动器

Ø  灵敏度（1w/1m）：95dB（无源模式）

Ø  阻抗： 8Ω

Ø  最大声压级：130dB@1m

Ø  额定功率：800W（连续）/1600W（节目）/3200W（峰值）

Ø  吊挂/安装：5个导规和M10吊挂点

Ø  附件：SRX738-CVR把手衬垫盖，3个可拆飞行配件，3×10mm锻造眼圈螺栓
